Tipos de componente eletrônico: funções e como identificar cada um

Resistor, capacitor, diodo, LED, transistor e circuito integrado: veja o que cada componente faz, como ler valores e polaridade, o kit básico para começar e onde comprar as peças.

Tiago da Silva CândidoPorTiago da Silva Cândido Atualizado em 9 min de leitura
Componentes Eletrônicos: Encontre Peças e Dicas para Seus Projetos
Componentes Eletrônicos: Encontre Peças e Dicas para Seus Projetos
Compartilhe

Componentes eletrônicos são as peças que formam um circuito e controlam como a corrente elétrica passa por ele. Os mais usados são o resistor, que limita a corrente; o capacitor, que armazena carga elétrica; o diodo e o LED, que só deixam a corrente passar num sentido; o transistor, que funciona como chave ou amplificador; e o circuito integrado, que reúne muitos deles num único chip.

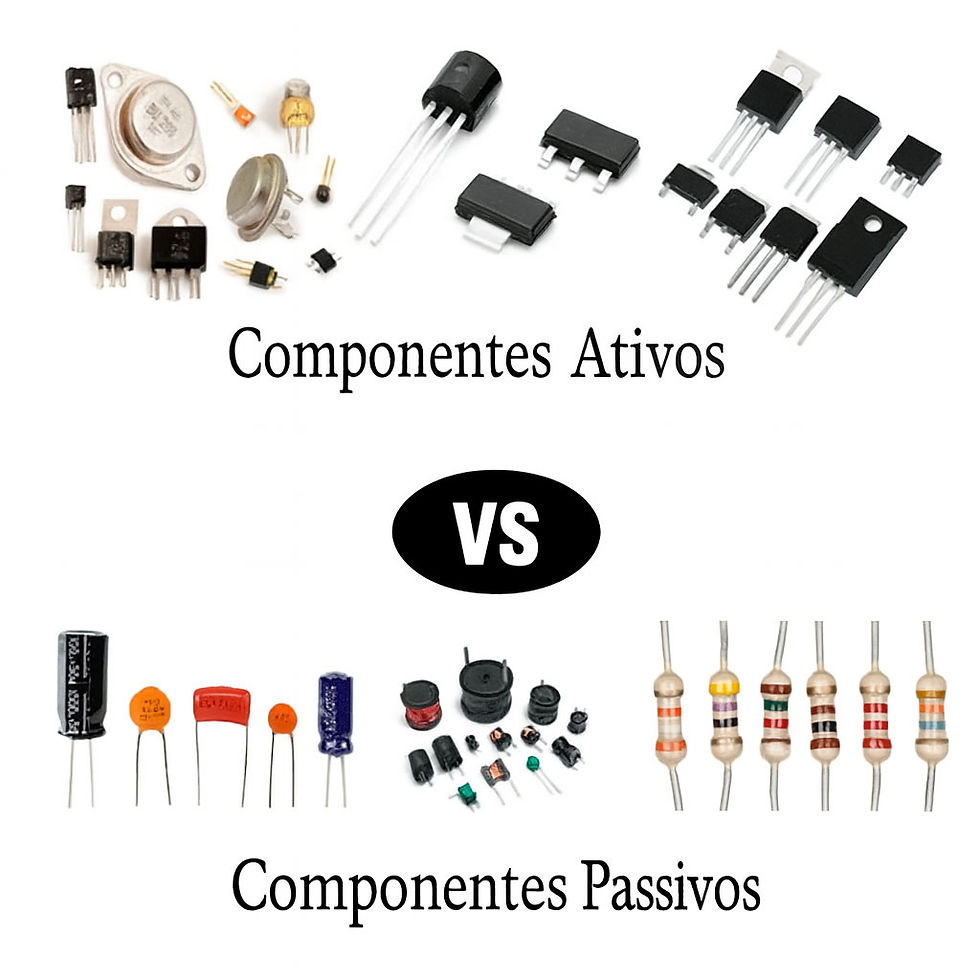

Como os componentes se dividem

Uma divisão comum separa as peças em três grupos:

  • Passivos: resistores, capacitores e indutores. Não amplificam sinais; limitam, armazenam ou filtram energia.
  • Ativos: transistores e circuitos integrados, que conseguem controlar uma corrente a partir de outro sinal e, em geral, precisam de alimentação para funcionar. Diodos e LEDs, feitos de material semicondutor como os transistores, costumam ser estudados junto com eles.
  • Eletromecânicos: botões, chaves, relés, motores, buzzers e alto-falantes, que fazem a ponte entre o circuito e o mundo físico.

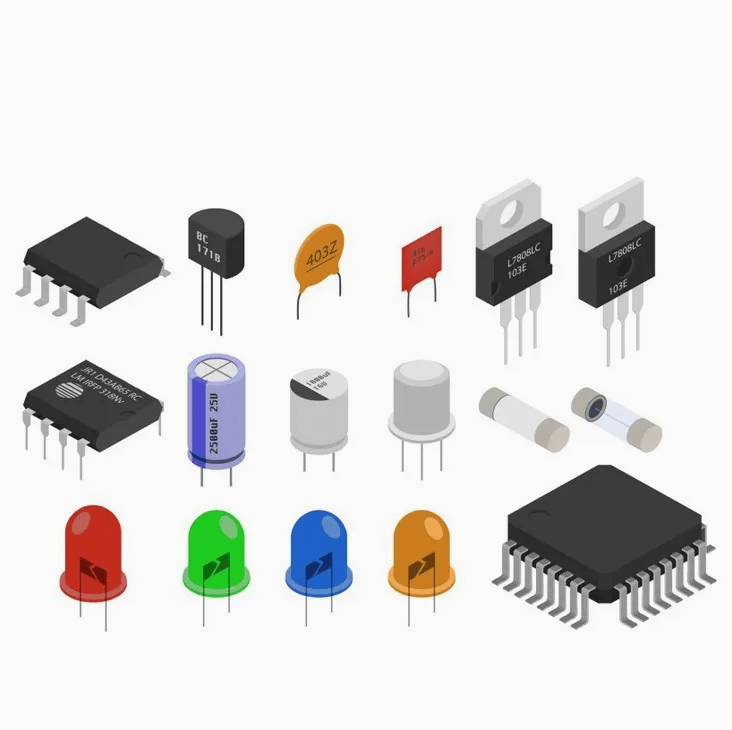

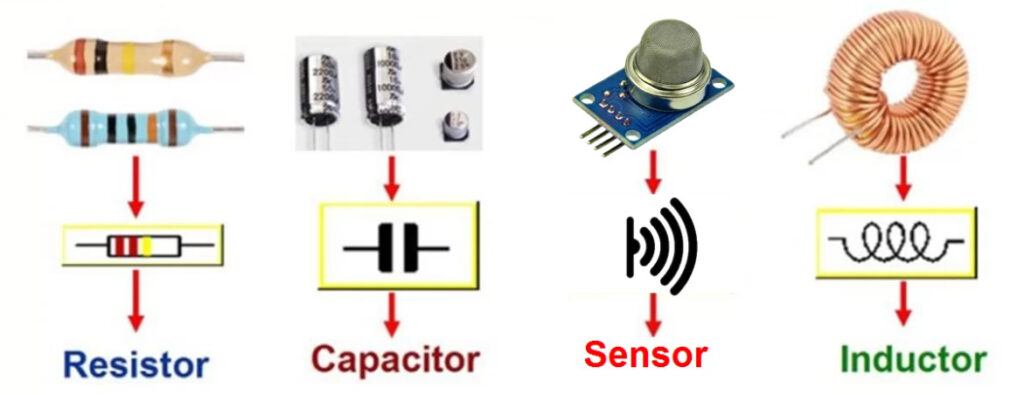

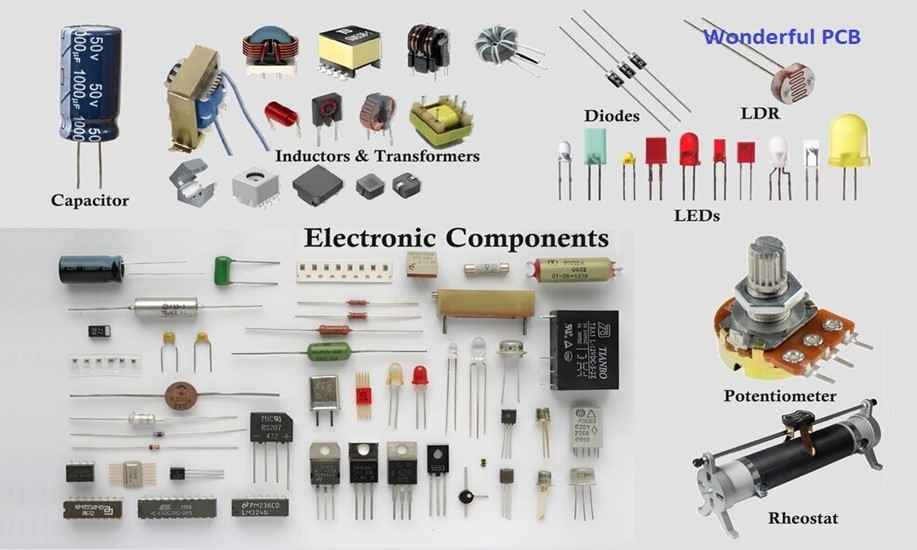

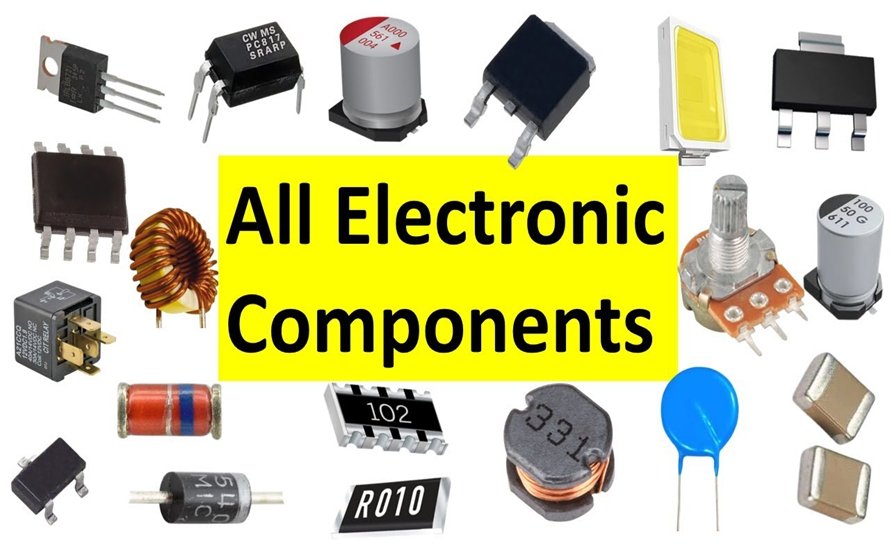

Os mais usados e para que serve cada um

ComponenteO que fazExemplo de uso
ResistorLimita a corrente e divide a tensãoProteger um LED
PotenciômetroResistor com valor ajustável por um eixoControle de volume ou de brilho
CapacitorArmazena carga e suaviza variações de tensãoEstabilizar a alimentação de um circuito

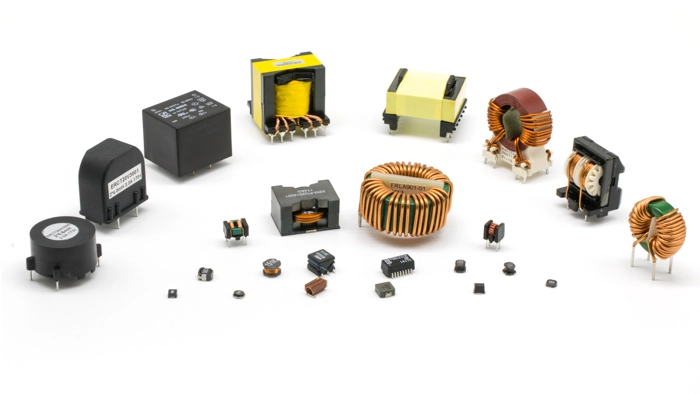

Indutor (bobina)Armazena energia num campo magnéticoFiltros e fontes chaveadas
DiodoDeixa a corrente passar num só sentidoRetificar a corrente em fontes e proteger contra polaridade invertida
LEDDiodo que emite luzIndicadores e iluminação
TransistorFunciona como chave ou amplificadorAcionar um motor a partir de um sinal fraco
Circuito integradoReúne muitos componentes num chipTemporizadores, reguladores de tensão e microcontroladores
ReléChave acionada por um eletroímãLigar uma carga maior a partir de um circuito de baixa tensão
SensoresTransformam luz, temperatura, presença ou distância em sinal elétricoAcender uma luz quando escurece

Se preferir ver as peças em ação, esta aula do Manual Maker, do canal Manual do Mundo, trata justamente de para que servem os componentes eletrônicos.

Como reconhecer as peças e ler os valores

Resistor e o código de cores

A resistência é medida em ohms (Ω) e vem indicada por faixas coloridas. Nos resistores de quatro faixas, leia a partir da ponta oposta à faixa dourada: as duas primeiras cores são algarismos, a terceira é o multiplicador (quantos zeros acrescentar) e a quarta indica a tolerância, que na dourada é de 5%. Os algarismos seguem esta ordem: preto (0), marrom (1), vermelho (2), laranja (3), amarelo (4), verde (5), azul (6), violeta (7), cinza (8) e branco (9).

Exemplos: marrom, preto, vermelho e dourado dá 1, 0 e mais dois zeros, ou seja, 1.000 Ω (1 kΩ). Vermelho, vermelho e marrom dá 2, 2 e um zero: 220 Ω. Nos modelos de cinco faixas, as três primeiras são algarismos. Na dúvida, meça com o multímetro. Existem ainda resistores que mudam de valor com o ambiente, como o LDR, sensível à luz, e os termistores (NTC e PTC), sensíveis à temperatura.

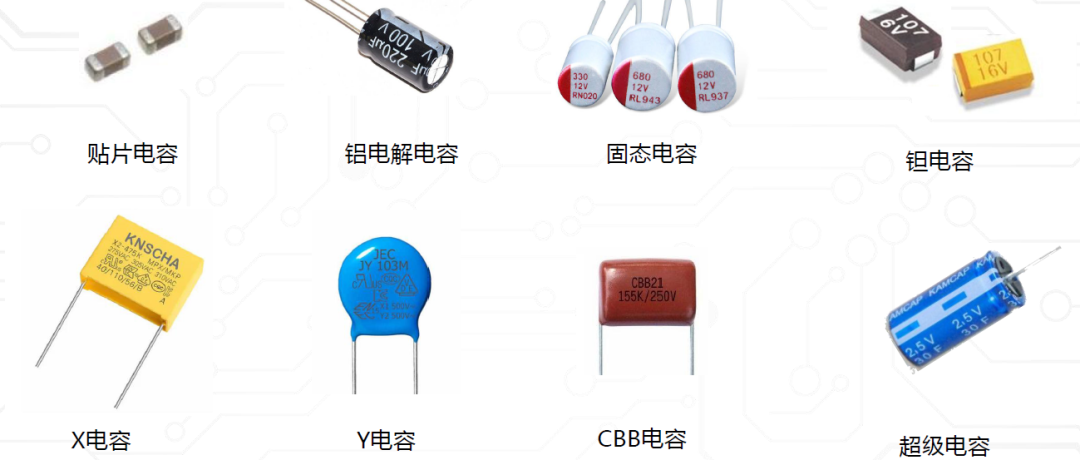

Capacitor

A capacitância é medida em farads, mas na prática aparece em microfarads (µF), nanofarads (nF) ou picofarads (pF). Os cerâmicos, pequenos e em forma de disco, não têm polaridade e costumam trazer um código de três dígitos em picofarads: 104 significa 10 seguido de quatro zeros, ou 100.000 pF, o mesmo que 100 nF.

Os eletrolíticos, em forma de cilindro, têm polaridade: a faixa lateral marca o terminal negativo, e a perna mais longa é a positiva. No corpo vêm a capacitância e a tensão máxima, por exemplo 100 µF 25 V. Ligado invertido ou acima dessa tensão, o capacitor pode estufar e até estourar.

Diodo e LED

No diodo, a faixa pintada no corpo indica o catodo, o lado negativo. No LED, a perna mais longa é o anodo (positivo), e o lado reto da borda marca o catodo. Invertido, o LED não acende; ligado direto numa fonte, sem resistor, pode queimar.

Transistor

Com uma corrente pequena na base, ou uma tensão no gate, no caso dos MOSFETs, o transistor controla uma corrente bem maior entre os outros dois terminais. É assim que a saída de um microcontrolador, que fornece pouca corrente, consegue acionar um motor ou uma fita de LED. Os tipos mais comuns em projetos são os bipolares (NPN e PNP) e os MOSFETs. A ordem dos terminais muda de um modelo para outro, então confira no datasheet, o documento técnico do fabricante, que você encontra buscando o código impresso na peça seguido da palavra “datasheet”.

Circuitos integrados e microcontroladores

Um circuito integrado (CI) junta de alguns a bilhões de transistores numa pastilha de silício. Um chanfro ou uma bolinha no encapsulamento indica onde fica o pino 1. Entre os mais conhecidos por quem está começando estão o 555, usado como temporizador e para fazer luzes piscarem, e os reguladores de tensão da família 78xx, como o 7805, que entrega 5 V estáveis.

Os microcontroladores são CIs programáveis, quase um computador num chip. Placas como o Arduino e as que usam o ESP32, que já traz Wi-Fi e Bluetooth, facilitam a programação e são uma porta de entrada comum para projetos com sensores.

Exemplo prático: o resistor certo para um LED

É o primeiro cálculo de muita gente e mostra como as peças trabalham juntas. A conta vem da lei de Ohm: resistência = (tensão da fonte − tensão do LED) ÷ corrente.

  1. Anote a tensão da fonte. Exemplo: 5 V, de uma porta USB.
  2. Veja a tensão de trabalho do LED. Um vermelho comum fica perto de 2 V; azuis e brancos, perto de 3 V. O valor exato está no datasheet.
  3. Defina a corrente. Para LEDs comuns de 5 mm, algo entre 10 e 20 mA (0,01 a 0,02 A) costuma bastar.
  4. Faça a conta: (5 − 2) ÷ 0,02 = 150 Ω.
  5. Use esse valor como mínimo. Um resistor de 220 Ω, comum nos kits, deixa o LED um pouco menos brilhante e com mais folga.

Monte com a perna longa do LED voltada para o positivo e o resistor em série, antes ou depois dele. Com o mesmo raciocínio, dá para ligar vários LEDs, cada um com seu resistor, em pequenos enfeites e luminárias para projetos de decoração.

Kit básico para começar

Para aprender, o caminho mais seguro é trabalhar com pilhas, bateria de 9 V ou os 5 V de uma porta USB e montar os circuitos numa protoboard, a placa de ensaio em que os componentes são encaixados sem solda. Um kit inicial costuma incluir:

  • Componentes: sortimento de resistores, LEDs de várias cores, capacitores cerâmicos e eletrolíticos, diodos, alguns transistores NPN de uso geral, botões, um potenciômetro, um buzzer e um LDR.
  • Montagem: protoboard, jumpers (fios com pontas prontas para encaixar) e suporte de pilhas ou uma fonte de baixa tensão.
  • Medição: um multímetro digital simples, que mede tensão, corrente, resistência e continuidade.
  • Solda, quando chegar a hora: ferro de solda com suporte, estanho, sugador de solda, alicate de corte e placa perfurada ou de circuito impresso.

Entre as placas, as de fenolite, feitas de papel com resina fenólica, são mais baratas e fáceis de cortar. As de fibra de vidro, conhecidas como FR-4, levam resina epóxi e aguentam melhor calor e umidade. É a mesma família de resina usada em artesanato; se quiser entender esse material, veja a diferença entre resina epóxi e poliéster.

Onde comprar componentes eletrônicos

  • Lojas físicas de eletrônica: boas para comprar peças avulsas e tirar dúvidas no balcão. Grandes cidades costumam ter ruas com várias delas, como a Santa Ifigênia, no centro de São Paulo.
  • Lojas on-line de robótica e eletrônica maker: reúnem kits para iniciantes, placas como Arduino e ESP32, sensores e módulos prontos, geralmente com descrição técnica e tutoriais.
  • Marketplaces: têm variedade e preços baixos, mas a qualidade oscila. Prefira vendedores bem avaliados e anúncios que informem o código exato da peça, para você conferir o datasheet. Componentes falsificados ou fora da especificação existem e podem fazer um projeto falhar sem motivo aparente.
  • Distribuidoras internacionais: resolvem quando você precisa de uma peça específica ou em quantidade, mas o prazo é maior e a compra pode ter imposto de importação.

Para gastar menos, prefira sortimentos, como caixas de resistores ou capacitores de vários valores, às peças avulsas. Também dá para reaproveitar componentes de aparelhos quebrados, com um cuidado: capacitores de fontes, micro-ondas e televisores antigos podem guardar carga perigosa mesmo com o aparelho fora da tomada. Nesses, não mexa sem saber como descarregá-los com segurança.

Cuidados de segurança

  • Fique na baixa tensão enquanto aprende: pilhas, baterias e fontes de até 12 V. Circuitos ligados direto na tomada (127 V ou 220 V) podem causar choque grave e incêndio e pedem formação específica.
  • Desligue a alimentação antes de mudar qualquer ligação na protoboard.
  • Respeite a polaridade de capacitores eletrolíticos, LEDs, diodos e da alimentação dos CIs.
  • O ferro de solda passa facilmente dos 300 °C. Use sempre o suporte, trabalhe em lugar ventilado e lave as mãos depois de soldar, principalmente se o estanho tiver chumbo.
  • Não fure, não amasse e não coloque em curto baterias de lítio, como as de celular e as do tipo 18650.
  • Leve pilhas, baterias e placas queimadas a pontos de coleta de lixo eletrônico, nunca ao lixo comum.

Perguntas frequentes

Qual a diferença entre componentes PTH e SMD?

Os PTH têm terminais que atravessam furos na placa. São os mais fáceis para quem está começando, porque encaixam na protoboard e se soldam com ferro comum. Os SMD são bem menores e soldados sobre a superfície da placa; dominam os aparelhos industrializados, mas exigem mais prática e, muitas vezes, ferramentas próprias.

Como testar um componente com o multímetro?

Com o circuito desligado, a escala de resistência confere o valor de resistores e potenciômetros, e o teste de continuidade, o que apita, revela fios e trilhas interrompidos. Muitos multímetros têm função de teste de diodo, que mostra se ele conduz num sentido e bloqueia no outro, e alguns medem capacitância. Para medir um resistor com precisão, tire-o do circuito ou solte uma das pernas, porque as outras peças interferem na leitura.

Preciso saber programar para mexer com eletrônica?

Não. Circuitos com resistores, LEDs, transistores, o 555 e sensores simples funcionam sem nenhuma linha de código. A programação só entra quando você usa um microcontrolador, como o do Arduino, para ler sensores e tomar decisões.

Comece com um kit simples, uma protoboard e um multímetro e monte um circuito de cada vez: acender um LED, fazê-lo piscar, controlá-lo com um botão ou com a luz do ambiente. Cada projeto pequeno mostra na prática o papel de um componente, e o datasheet responde ao resto.
