Eletrocalha é uma calha, quase sempre metálica, que sustenta e conduz cabos elétricos, de rede e de telefonia em instalações aparentes ou acima do forro. Os três modelos principais são a lisa (fechada e mais protegida), a perfurada (protege e ventila) e a aramada (leve e aberta). A escolha depende do ambiente, do tipo de cabo e da quantidade de fios que vão passar por ela.
Para que serve e onde é usada
A eletrocalha é feita, em geral, de chapa de aço dobrada em formato de U, vendida em barras de 3 metros, em várias larguras e alturas, com ou sem tampa. Ela organiza muitos cabos num só caminho, protege contra danos mecânicos e facilita a manutenção: para acrescentar um circuito, basta abrir a tampa e lançar o cabo novo.
É comum em prédios comerciais, indústrias, garagens, áreas técnicas e salas de servidores. Em casas e apartamentos, aparece em lofts e ambientes de estilo industrial, onde a instalação fica à mostra, e em trechos acima do forro que concentram muitos circuitos.
Três peças costumam ser confundidas com ela:
- Eletroduto: tubo rígido ou flexível para poucos circuitos. Trocar ou acrescentar fios exige puxar tudo pelo tubo.
- Perfilado: perfil perfurado bem menor, em geral de 38 x 38 mm, usado para fixar luminárias e fazer derivações curtas a partir da eletrocalha. Não substitui a eletrocalha em trechos com muitos cabos.
- Leito para cabos: estrutura em forma de escada, usada em indústrias para cabos de potência grossos e pesados.
Lisa, perfurada ou aramada: diferenças
| Tipo | Como é | Ponto forte | Onde costuma ser usada |
|---|---|---|---|
| Lisa | Chapa inteiriça, sem furos, com ou sem tampa | Maior proteção contra poeira, respingos e queda de objetos | Escritórios, lojas, trechos aparentes com acabamento limpo, áreas com poeira |
| Perfurada | Chapa com furos no fundo e, às vezes, nas laterais | Protege e deixa o calor dos cabos sair | Circuitos de energia em maior quantidade, indústria, áreas técnicas |
| Aramada | Malha de fios de aço soldados | Leve, ventilada, fácil de cortar e curvar na obra | Salas de servidores, cabeamento de rede, trechos sobre forro |
A lisa é a mais fechada. Com tampa, esconde os cabos e dá um acabamento discreto, mas ventila menos, o que precisa ser considerado quando vários circuitos de energia correm juntos. A Elecon descreve esse modelo para instalações comerciais e residenciais.

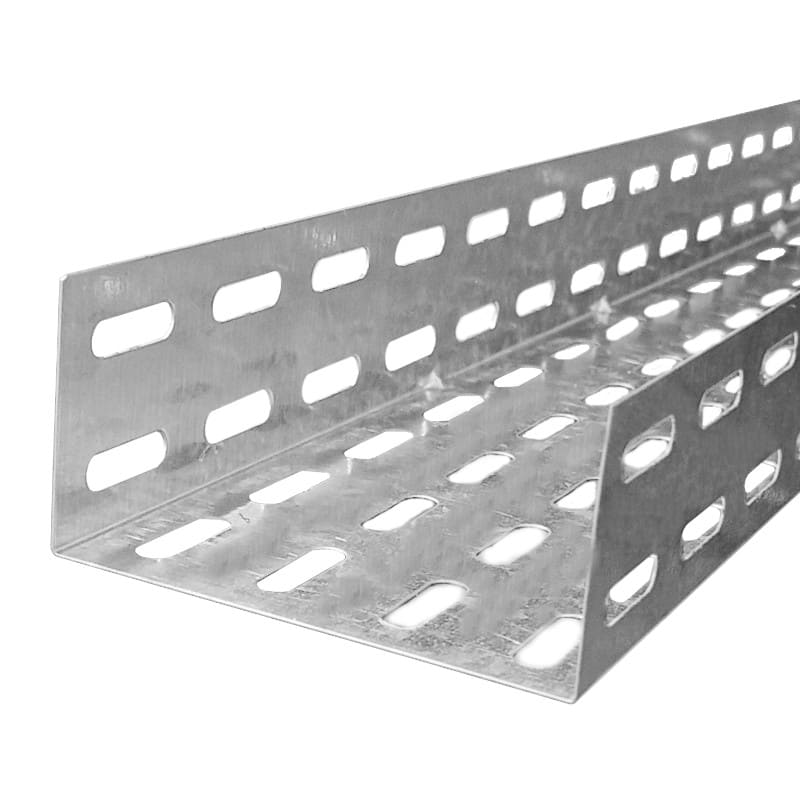

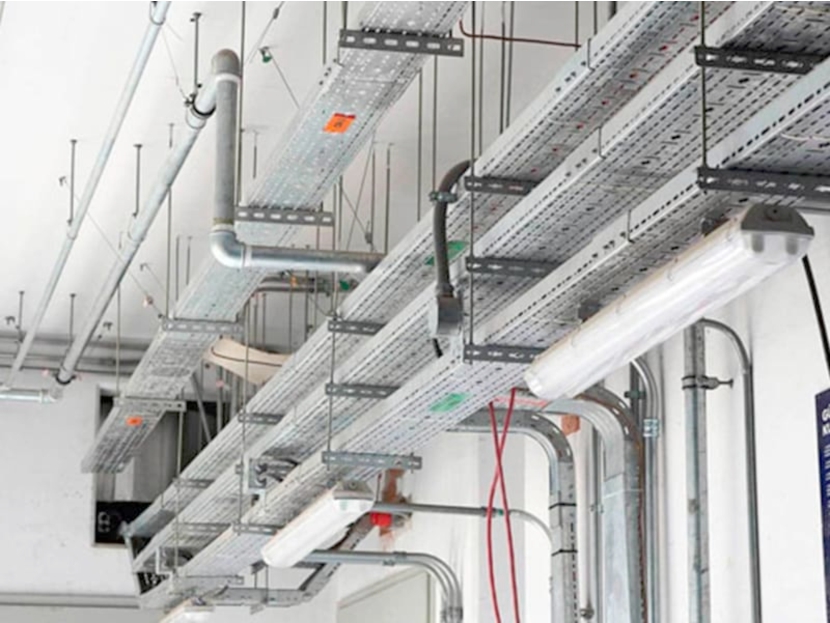

A perfurada fica no meio-termo: a chapa protege, e os furos ajudam a dissipar o calor e servem para prender abraçadeiras. O Guia Perfil Lider explica o modelo em instalações aparentes e embutidas.
A aramada é a mais leve e a mais aberta. Pode ser cortada e moldada na obra para fazer curvas e desvios, e deixa os cabos visíveis, o que facilita identificar e trocar cada um. Um exemplo é a eletrocalha aramada Bandeirantes.
Nas lisas e perfuradas, há ainda o formato: a do tipo U tem as bordas retas, e a do tipo C tem as bordas dobradas para dentro, o que deixa a peça mais rígida.
Materiais e acabamentos
- Aço pré-zincado: o mais comum e econômico, indicado para áreas internas e secas.
- Aço galvanizado a fogo: recebe uma camada de zinco mais grossa, por imersão, e aguenta melhor áreas externas, úmidas e industriais.
- Aço com pintura eletrostática: sai de fábrica em cores como preto, branco ou cinza. É a escolha de quem quer a instalação aparente como parte da decoração.
- Aço inox: para ambientes corrosivos ou que exigem limpeza frequente, como cozinhas industriais e fábricas de alimentos.
- Alumínio: leve e resistente à corrosão, bom para áreas úmidas e próximas ao mar.
A espessura da chapa costuma vir indicada por um número, como #18, #16 ou #14. Quanto menor o número, mais grossa a chapa e maior a carga que a peça suporta entre dois suportes.
Como escolher e dimensionar
- Veja o ambiente. Interno e seco aceita aço pré-zincado. Externo, úmido ou corrosivo pede galvanizado a fogo, inox ou alumínio.
- Confira o tipo de cabo. Pela NBR 5410, a norma de instalações elétricas de baixa tensão, o condutor que tem só a isolação, o fio comum das instalações de casa, deve correr, como regra geral, em eletrocalha de paredes maciças com tampa que só se abre com ferramenta. A norma tem exceções para locais acessíveis apenas a pessoas qualificadas, que o eletricista avalia caso a caso. Nas eletrocalhas abertas, perfuradas ou aramadas, o caminho mais simples é usar cabos com cobertura, unipolares ou multipolares.
- Some os cabos. A largura e a altura saem da quantidade e do diâmetro dos cabos, dentro dos limites de ocupação da norma e das tabelas do fabricante. Deixe folga para circuitos futuros e evite empilhar cabos até a borda, porque isso dificulta a dissipação de calor.
- Separe energia e dados. Um septo divisor, que é uma chapa separadora dentro da eletrocalha, ou duas eletrocalhas diferentes mantêm os cabos de rede longe dos de energia, reduzem interferência e deixam a manutenção mais organizada.
- Considere o peso. Cabos grossos pedem chapa mais espessa ou suportes mais próximos. A distância máxima entre suportes vem da tabela de carga de cada fabricante.
- Compre acessórios da mesma linha. Curvas, emendas e tampas de fabricantes diferentes nem sempre encaixam bem.
Acessórios que completam o sistema
Uma eletrocalha sozinha é só um trecho reto. Para contornar a arquitetura e levar os cabos até cada ponto, o sistema usa:
- Curvas horizontais e verticais, para mudar de direção sem dobrar os cabos em ângulo fechado;
- Tês e cruzetas, para derivações;
- Reduções, para passar de uma largura a outra;
- Emendas ou junções, que unem as barras;
- Saídas para eletroduto e perfilado, que levam os cabos até tomadas e luminárias;
- Tampas, septos divisores e terminais de fechamento;

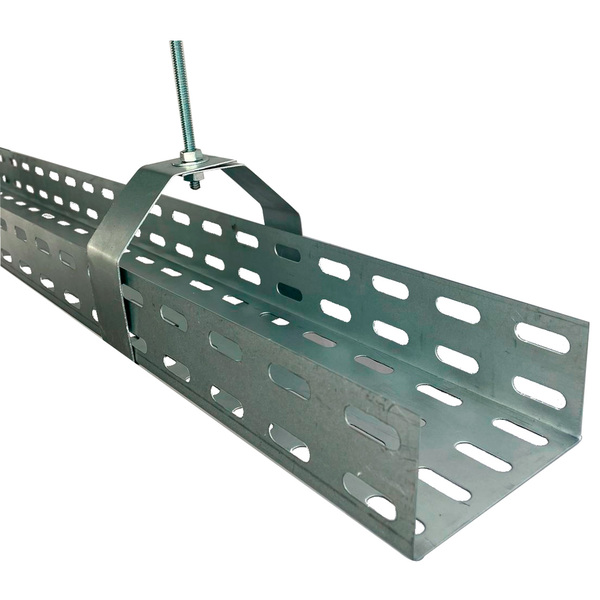

- Suportes, como mão-francesa, suporte de parede e suspensão por tirante roscado preso à laje.
O guia de eletrocalhas e conexões do AECweb reúne fabricantes e fichas desses componentes, o que ajuda a comparar linhas antes de comprar.
Cuidados na instalação
A instalação deve ser feita por eletricista qualificado. Em obras comerciais e prédios, o traçado costuma vir de um projeto elétrico assinado por engenheiro. Os pontos que mais causam problema são estes:
- Fixação na estrutura: os suportes vão na laje, na parede ou na estrutura metálica, nunca no forro de gesso, que não é feito para carregar peso.
- Nivelamento e alinhamento: trechos tortos forçam as emendas e, em instalação aparente, ficam muito visíveis.
- Cortes sem rebarba: toda borda cortada na obra precisa ser lixada ou protegida, para não ferir a isolação dos cabos.
- Aterramento: as partes metálicas do sistema devem ser ligadas ao aterramento, conforme o projeto.
- Distância de água e gás: evite que a eletrocalha corra encostada em tubulações hidráulicas ou de gás.
- Lançamento dos cabos: os cabos são acomodados dentro da calha, sem esticar nem arrastar contra quinas.
O produto em si é coberto pela ABNT NBR IEC 61537, que trata dos sistemas de eletrocalhas e leitos para cabos. Vale pedir ao fornecedor a indicação de conformidade e a tabela de carga. Este vídeo mostra as etapas de uma instalação:
Instalação aparente na decoração
No estilo industrial, a eletrocalha deixa de ser escondida e vira parte do desenho do teto. Alguns cuidados fazem a diferença no resultado:
- Prefira modelos lisos com tampa e pintura eletrostática de fábrica, em preto, branco ou na cor do teto. Se for pintar na obra, o aço galvanizado precisa de fundo próprio para galvanizado, senão a tinta descasca.
- Desenhe o traçado em linhas retas e paralelas às paredes, alinhado com trilhos de luz e pendentes.
- Planeje as saídas para os pontos de luz antes de instalar, para evitar emendas improvisadas.
Na cozinha, a eletrocalha aparente pode levar energia até os pendentes sobre a bancada ou sobre a ilha. Se você está planejando esse tipo de ambiente, veja as ideias de cozinha com ilha para cozinhar e outras sugestões na seção de decoração de cozinha.
Perguntas frequentes
Pode usar eletrocalha em área externa?
Pode, desde que o material resista ao tempo, como aço galvanizado a fogo, inox ou alumínio, e que os cabos sejam adequados para uso externo. A tampa ajuda a proteger da chuva e do sol.
A eletrocalha precisa de tampa?
Depende do cabo e do lugar. Com condutores só com isolação, a regra geral da norma pede eletrocalha fechada, com tampa que só se abre com ferramenta. Com cabos com cobertura, ela é opcional, mas protege contra poeira e queda de objetos. A aramada costuma ser usada sem tampa.
Vale a pena usar eletrocalha dentro de casa?
Vale em instalações aparentes, garagens, áreas técnicas e trechos com muitos circuitos juntos. Para levar poucos fios até uma tomada, eletroduto ou canaleta sobreposta costumam ser mais simples.
Para escolher bem, defina o ambiente, o tipo e a quantidade de cabos e só então o modelo e o material. Leve essas informações ao eletricista ou ao projetista e confira a tabela de carga do fabricante antes de fechar a compra.
